新耐震Full Power天井
H25国交省告示第771号で規定された特定天井の設計を実現できる耐震天井工法です。
平・勾配天井のどちらにも対応します。
屋内プールにご検討いただける仕様もございます。
- エントランス
- ホール
- 講堂
- #特定天井向け
- #在来天井
製品の特徴

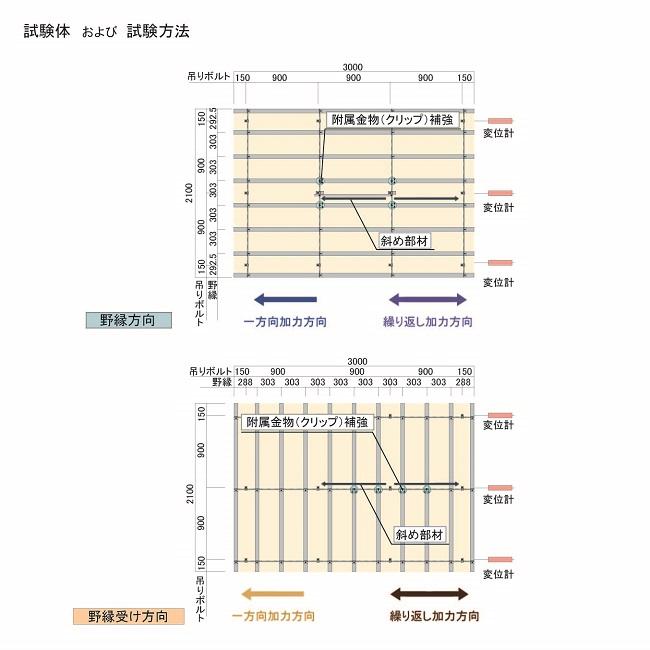

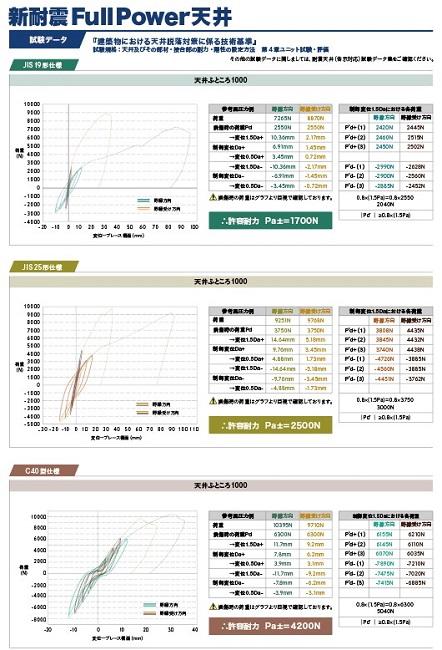

1.国交省告示第７７１号のユニット試験を実施
- ・特定天井の設計にご採用いただけます。
- ・各仕様の剛性データはカタログからご確認ください。

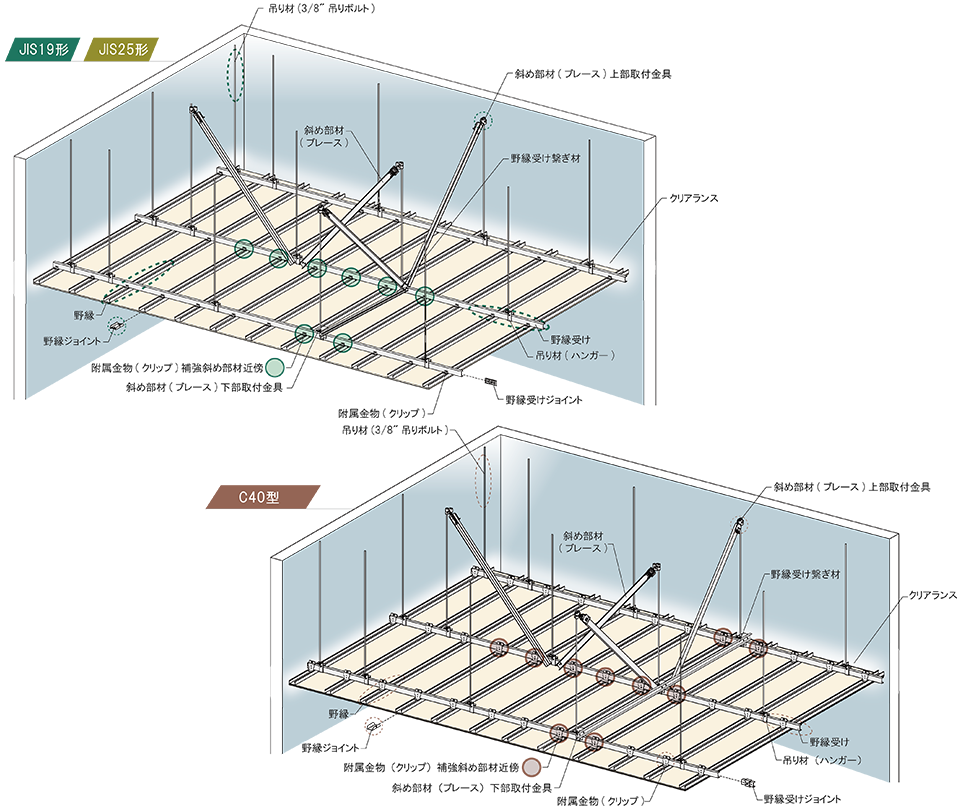

2.仕様は３タイプ
- [1] JIS19形仕様
- ・野縁受け：CC-19 [JIS]
- ・天井ユニットの水平許容耐力：1700N
- [2] JIS25形仕様
- ・野縁受け：CC-25 [JIS]
- ・天井ユニットの水平許容耐力：2500N
- [3] C40型仕様
- ・野縁受け：C-40×20×1.6
- ・天井ユニットの水平許容耐力：最大4200N
※天井ふところ及びブレース角度によって『天井ユニットの水平許容耐力』は変わることがあります。
3.意匠設計への対応力
- ・平天井、勾配天井（５寸勾配まで）のどちらにも対応可。
- ・ブレース必要数量と天井変位量を検討書で算定します。ぜひお問合せください。

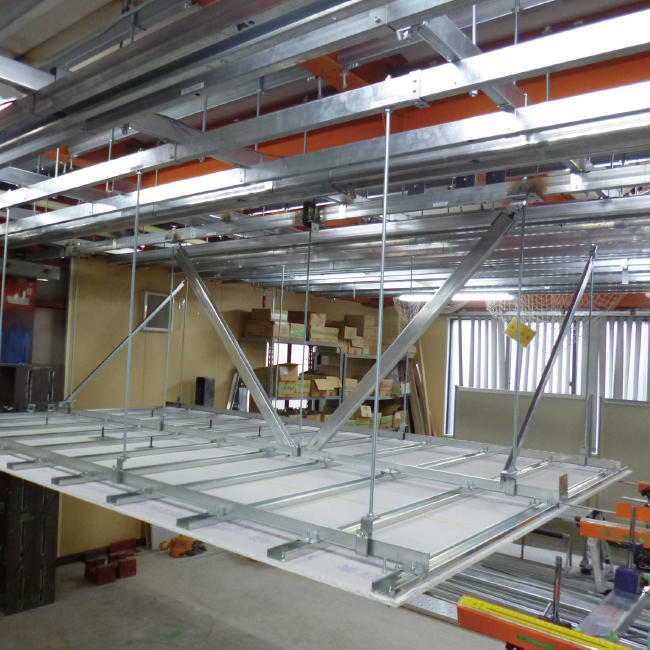

- ・ショールームで実物をご覧いただけます。
仕様
標準仕様
- 【JIS19形仕様】野縁受けがCC-19 [JIS]であり、天井ユニットの水平許容耐力が1700N。
- 【JIS25形仕様】野縁受けがCC-25 [JIS]であり、天井ユニットの水平許容耐力が2500N。
- 【C40型仕様】野縁受けがC-40×20×1.6であり、天井ユニットの水平許容耐力が最大4200N。
- ※天井ふところ及びブレース角度によって『天井ユニットの水平許容耐力』は変わることがあります。
資料ダウンロード
新耐震FullPower天井 (JIS19･25形仕様)(1.69 MB)CADデータ
新耐震FullPower天井(JIS19形) / 標準納まり図【BKGスライド】
jwwファイル(718 KB)
dxfファイル(2.13 MB)
dwgファイル(858 KB)新耐震FullPower天井(JIS19形) / 標準納まり図【BKG42】
新耐震FullPower天井(JIS19形) / 標準納まり図【ブレース金具KF】
新耐震FullPower天井(JIS19形) / 標準納まり図 《勾配仕様》
新耐震FullPower天井(JIS19形) / 施工標準図
新耐震FullPower天井(JIS19形) / 施工標準図 《高耐食仕様》
新耐震FullPower天井(JIS25形) / 標準納まり図【BKGスライド】
新耐震FullPower天井(JIS25形) / 標準納まり図【BKG42】
新耐震FullPower天井(JIS25形) / 標準納まり図(25形)【ブレース金具KF】
新耐震FullPower天井(JIS25形) / 標準納まり図《勾配仕様》
新耐震FullPower天井(JIS25形) / 施工標準図（25形）
新耐震Full Power天井(C40型) / 標準納まり図【BKGスライド】
新耐震Full Power天井(C40型) / 標準納まり図(c40型)【BKG42】
新耐震Full Power天井(C40型) / 標準納まり図(C40型)【ブレース金具KF】
新耐震Full Power天井(C40型) / 標準納まり図 《勾配仕様》
新耐震Full Power天井(C40型) / 施工標準図
新耐震Full Power天井(C40型) / 施工標準図 《高耐食仕様》
