製品の特徴
1.廊下に最適
- 廊下の天井裏には設備機器などが複雑に配置されますが、吊り天井とは異なる本工法は設備機器や配管などの配置計画を妨げません。
2.メンテナンス性
- 仕上材が取り外し可能なため、新たな点検口の設置が必要ありません。
照明機器等も大規模な工事をすることなくレイアウト変更が可能です。
3.耐震性
- 性能確認試験の結果から耐震性を考慮した提案が可能です。
試験内容はカタログからご確認ください。
ラインアップ

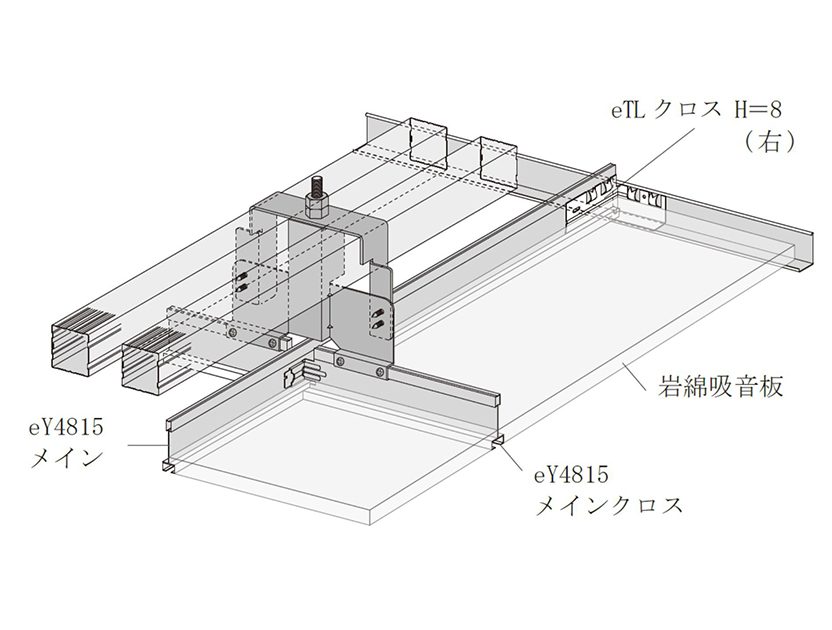

コリッド（ロック）
仕上材に岩綿吸音板を使います。
吸音性・断熱性・防火性などに優れた仕上材で、表面に立体的な凹凸があります。
Ｔバーの溝が格子状に室内空間全体に広がります。
仕様
天井姿図
- 廊下 [corridor] + グリッドシステム天井 [grid system]
- 【計画上の注意】
- ・仕様により廊下幅の制限を設けています。（ロック：2400mm 以下）
制限範囲外の廊下幅のご計画の場合には別途ご相談ください。 - ・躯体壁ならびに上下躯体にランナーを設置した間仕切り壁に囲まれた廊下でご計画ください。
- ・廊下にシャッターボックス、間接照明等がある場合には壁、もしくはそれに該当する支持構造体をご計画ください。
- ・ケーブルラック等の設置レベルをSQ バーより上にご計画ください。
- ※詳細は標準図、標準施工要領書をご参照ください。
資料ダウンロード
施工要領書
コリッド（ロック）(1.23 MB)CADデータ
コリッド天井工法 / コリッド（ロック）標準図
jwwファイル(7.46 MB)
dxfファイル(32.67 MB)
dwgファイル(7.16 MB)製品カタログ・リーフレット
